廢氣治理工程－－佛山市高明萬和電氣有限公司拋光粉塵廢氣治理工程
|
|
 |
 佛山市高明萬和電氣有限公司拋光車間內設有8臺5.5kw拋光機，共16個工位，其輪徑約為φ300mm。拋光工序排放的廢氣主要污染物為顆粒物、拋光蠟、布絨、磨料粉塵等，對操作人員的身體健康有一定的危害，對周圍環境影響較大。

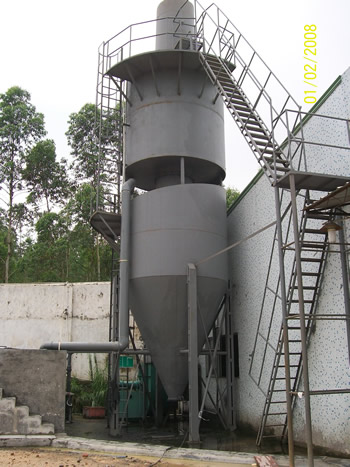

本工程采用XP型復合旋風噴霧除塵器進行凈化處理。工藝原理如下：拋光廢氣經排氣罩、排風總管收集經引風機的抽吸作用，廢氣以大于20m/s的風速切線進入復合旋風噴霧除塵器。在旋風除塵段，廢氣將由直線運動變?yōu)閳A周運動，沿器壁自圓筒體呈螺旋形向下，朝錐形流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的處理甩向器壁。塵粒一旦與器壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面下落，進入排灰管。旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠攏。當氣流到達錐體下端某 一位置時，即以同樣的旋轉方向從旋風除塵器中部，由上而下繼續做螺旋形流動，經中心排氣筒上升進入噴霧段。氣流在噴霧段先后經擋水板、換向板及分布板的整流后在塔內均勻上升，噴霧系統噴曬下來的噴滴接觸，氣體中的5-10μm以下的粉塵被水濕潤后增重落下而從斜底板沖出進入循環池。凈化氣體經雙折板式高效除霧器除霧后由排氣筒高空排放。
設計參數：每臺拋光機的排風量為6000m3/h，除塵設備型號為XP-45型，處理風量為48000m3/h。循環水池容積30m3，循環水泵流量25.2 m3/h，揚程19m，功率2.2kw。經處理后，達到國家和廣東省排放標準，顆粒物排放濃度≤120mg/m3。
|
|
|
|
|
