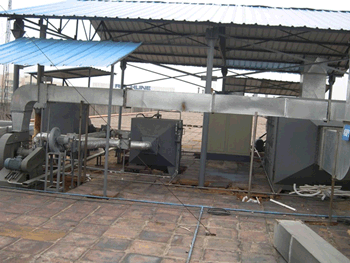

廢氣治理工程－－惠而浦家電噴漆烘漆廢氣處理工程
|
|
 |
 一、項目概況
惠而浦家電制品有限公司位于佛山市順德區北滘工業大道2號，是一間生產微波爐等廚房家電的大型企業。在涂裝車間內有噴漆水簾機2臺，固化爐3臺，工件在水簾機處噴漆完后，批量轉至固化爐內進行烘漆。在噴漆作業工程中，有大量噴漆廢氣產生，雖然已經過了一道水簾機和噴淋塔處理，但水簾機和噴淋塔的處理效率低，且揮發性有機化合物（VOCs)是難溶于水的，故大部分VOCs（如甲苯、二甲苯等）未經處理排入大氣，需要治理，此部分氣量公約30000m3/h。在烘漆作業過程中，由于固化爐內溫度較高（控制在395℃左右），溶劑蒸汽不斷揮發，為保證其溶劑蒸汽濃度處在安全范圍內，必須進行排風，所排出的有機廢氣溫度高（現場實測140℃）、濃度高（TVOC≤800mg/m3），廢氣成份通常為甲苯、二甲苯等有害物質，需要治理，次部分氣量共約5000m3/h。
二、工藝技術介紹
1.噴漆、烘漆廢氣處理工藝
烘漆廢氣→風機
↓
噴漆廢氣→風機（原有）→噴淋塔（原有）→活性炭吸附器→主體風機→排氣筒→排放
2.蜂窩活性炭托付再生工藝
阻火器← HCR型催化燃燒裝置← 再生風機
↓ ↑
排放 ← ↓ ↑ ←鮮風
補冷風機→CFXF-0.5型活性炭吸附器→阻火器
3.廢氣處理工藝流程說明：
噴漆廢氣在噴淋塔（原有）內混合降溫后，進入CFXF-3Ⅱ型活性炭吸附器（抽屜式）進行吸附，合格的廢氣通過引風機排放�；钚蕴窟_(dá)到飽和后，分6次把活性炭拿到CFXF-0.5型活性炭吸附器（抽屜式）中，利用催化燃燒裝置進行再生。
三、技術特點
1、采用吸附濃縮+催化燃燒組合工藝，整個系統實現了凈化、脫附過程閉循環，與回收類有機廢氣凈化裝置相比，無須配備壓縮空氣和蒸汽等附加能源，也無須配備冷卻塔等附加設備，運行過程不產生二次污染，設備投資及運行費用低。
2、選用特殊成型的蜂窩活性炭作為吸附材料，吸附劑壽命長，吸附系統阻力低，凈化效率高。
3、用優質貴金屬鈀、鉑載在蜂窩陶瓷上作催化劑，催化燃燒率達97%以上，催化劑壽命長，催化劑的分解溫度低，脫附預熱時間短，能耗低。
4、采用微機集中控制系統，設備運行、操作過程實現全自動化，運行過程穩定、可靠。
5、采用干式高校粉塵過濾材料，凈化效率高，確保吸附裝置的使用壽命。
6、安全設施完備，設有阻火器、瀉壓孔、報警器及自動停機等保護措施。
7、可用于凈化處理連續或間歇生產產生的有機廢氣。
8、選用抽屜式活性炭吸附器，蜂窩活性炭采用體外再生法，可分多次拿到配套的催化燃燒再生系統再生。與體內再生法相比，具有設備小，投資省，安全可靠等優點。 |
|
|
|
|
